Deflectometro OPTIMAP



Deflectometro OPTIMAP
El Rhopoint Optimap ha establecido una reputación dentro de la industria automotriz al proporcionar la medida más confiable y representativa.

Para un máximo impacto al consumidor, los productos de alta calidad requieren acabados de alta calidad que sean homogéneos, impermeables y libres de defectos. El acabado superficial actualmente se evalúa subjetivamente mediante inspección visual o se mide con instrumentos que no capturan una imagen completa de la calidad de la superficie.

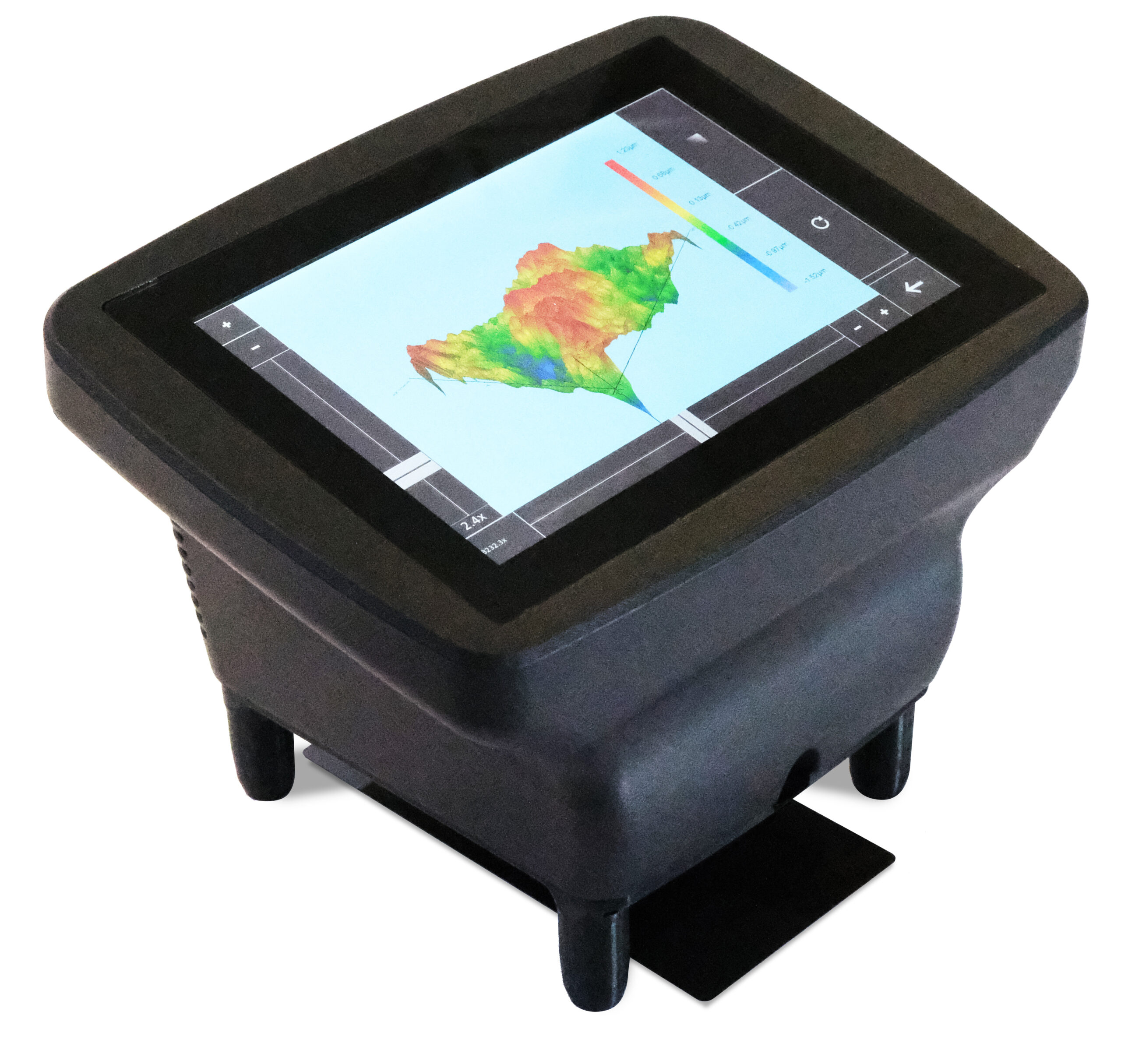

El Optimap ™ es el primer instrumento portátil para mapear y medir la textura de la superficie

Utilizando una técnica de medición avanzada conocida como Deflectometría escalonada por fases (PSD), Optimap ™ es capaz de realizar mediciones rápidas, objetivas y de campo completo en grandes áreas que no requieren movimiento sobre la superficie.

La textura de la superficie se usa para cuantificar fallas visibles como la cáscara de naranja, la ondulación y los problemas de DOI. También se puede usar para identificar fallas locales tales como:

    • Orange Peel

Optimap display of paint fault - Orange Peel

    • Inclusions

Optimap display of paint inclusions

    • Blistering

Optimap display of paint fault - blistering

    • Overspray

Optimap display of paint fault - overspray

    • Sagging

Optimap display of paint sagging

In a single fast operation the Optimap™ maps the topography of a test surface displaying faults and texture in incredible detail. Mapped information is processed into objective surface measurements that can be used to effectively control product quality. This product can be compared to the Wavescan DOI.

How does it work?:

  • El Deflectometro OPTIMAP permite cuantificar la apariencia y la calidad de una superficie.
  • El deflectómetro OPTIMAP proporciona una solución de medición única que permite cuantificar la calidad de la superficie.
  • En 3 segundos el OPTIMAP obtiene el mapa topográfico en 3D de la superficie en un área de 95 x 70mm, indicando la Textura, Piel de Naranja, Defectos y Grietas. Con tecnología PSD, es un equipo portátil y fácil de utilizar tanto en el Laboratorio como en control de Producción, y en tipo de superficies: Mates, Brillantes, Curvadas.
  • Resistente, preciso y portátil, el OPTIMAP es adecuado tanto para el Laboratorio, Fábrica o para inspección en la Línea de Producción
    Las texturas y defectos superficiales pueden ser evaluados en una gran variedad de superficies: Mates, Brillantes, Espejos pulidos, piezas Pequeñas y Curvadas.
  • En una lectura se barre una gran área: 95 x 70mm
  • Un mapa 3-D en pantalla proporciona acceso instantáneo a la topografía de la superficie
  • Los resultados de medición se pueden mostrar en unidades de medida trazables SI o escalas industriales seleccionadas (por ejemplo Piel de Naranja y Tensión)
  • Los datos y resultados son totalmente compatibles con otras técnicas analíticas y software de terceros
  • El software Ondulo permite análisis sofisticado y generación de informes de texturas y defectos.

Features:

  • Robusto y preciso, el Optimap ™ es adecuado para la inspección en el laboratorio, en la fábrica o en el sitio.
  • El portal de medición de tacto suave significa que el instrumento se puede usar de forma segura en las superficies de la más alta calidad.
  • No se requiere movimiento durante la medición
  • La operación de la pantalla táctil significa que el entrenamiento del operador es mínimo
  • La textura de la superficie y los defectos se pueden evaluar en una gran variedad de superficies: superficies semi mate para espejos pulidos, piezas pequeñas y curvas
  • Se mapea un área grande en una sola operación (95 x 70 mm), hasta 100 veces más representativa que otros instrumentos de escaneo de texturas
  • Los mapas de textura en pantalla muestran cáscara de naranja, ondulación y defectos superficiales con increíble detalle
  • Las mediciones objetivas pueden mostrarse en unidades SI trazables o escalas industriales seleccionadas
  • Los datos y resultados son totalmente compatibles con otras técnicas analíticas y software de terceros
  • El software opcional permite sofisticados análisis de textura / falla y generación de informes

Read more about Optimap measurement theory here...

Ondulo Reader Software:

El software de lectura Rhopoint Ondulo presenta análisis de datos e informes avanzados.

  • Los efectos de superficie tales como textura, planitud, número, tamaño y forma de los defectos locales se pueden identificar, mapear y cuantificar
